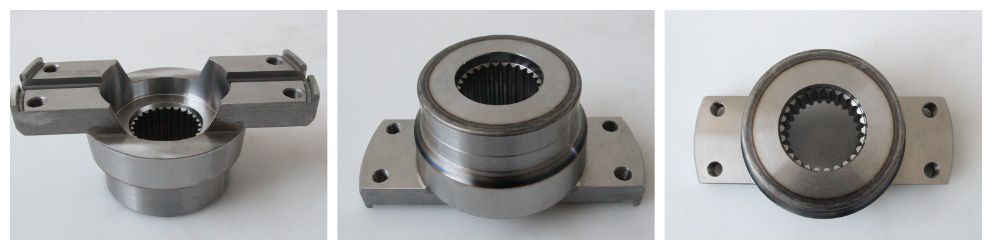

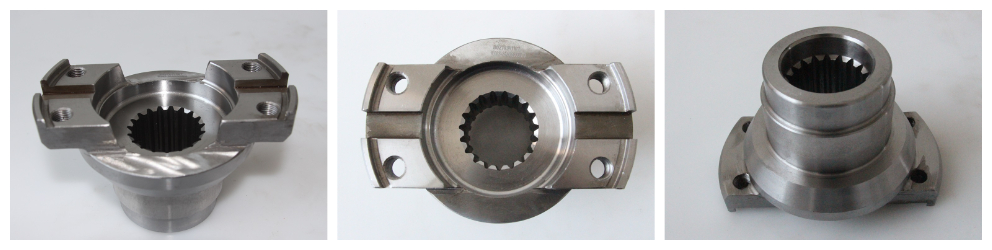

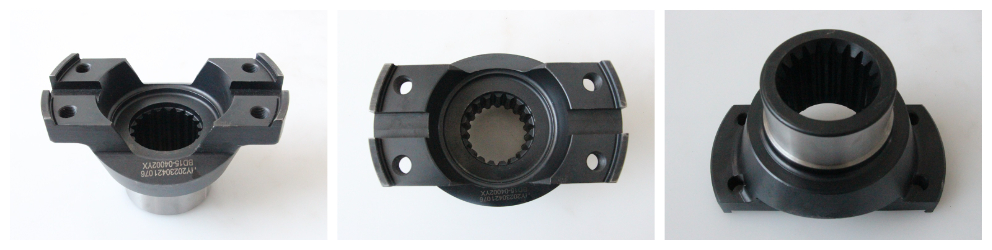

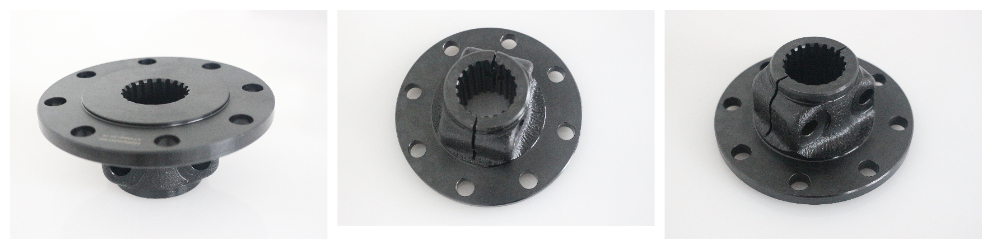

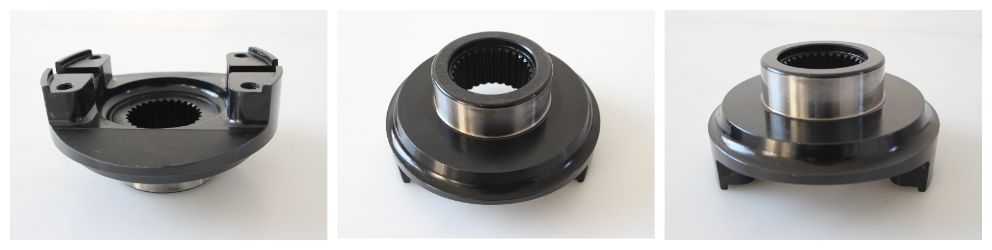

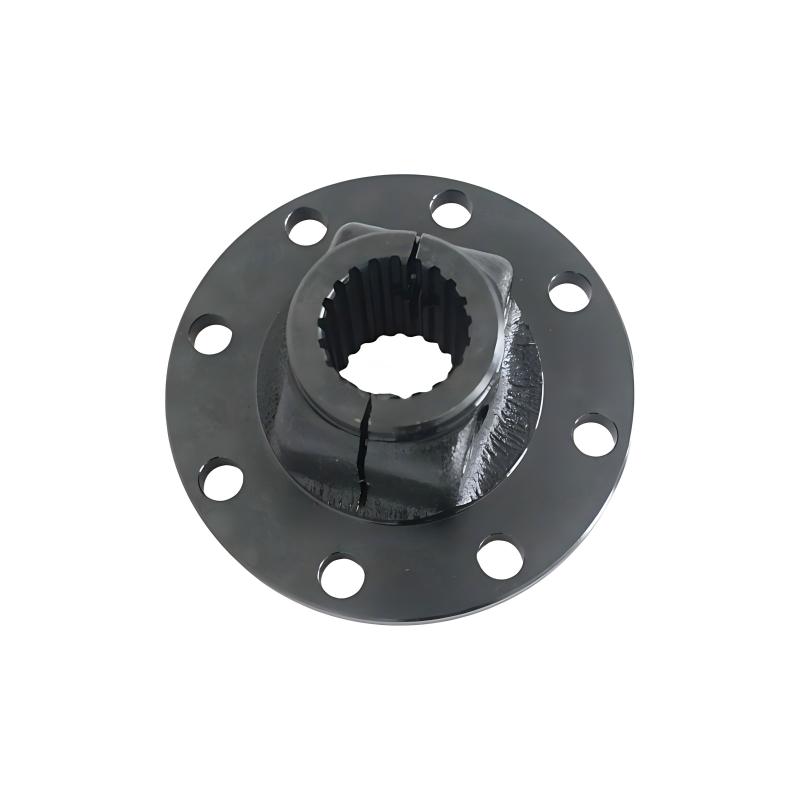

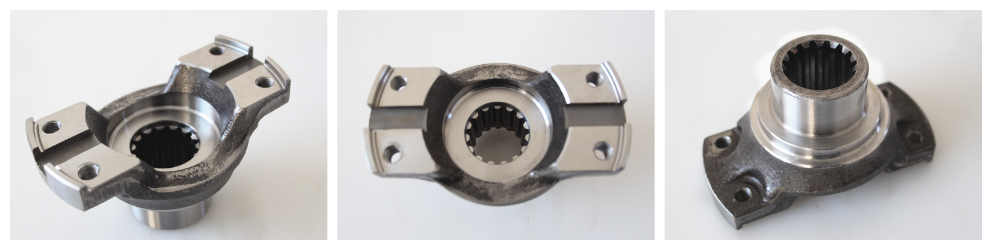

Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами

Обзор продукта

Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами- это основной соединительный элемент трансмиссионной системы, специально разработанный для работы в условиях высокого крутящего момента и высокой нагрузки. Он широко используется для подключения входных или выходных клемм тяжелых мостов, коробок передач, карьерных самосвалов и крупной сельскохозяйственной техники.В изделии использована уникальная комбинированная конструкция из С-образного внутреннего шлица и торцевого шпоночного паза, которая обеспечивает двойную передачу сопротивления кручению в ограниченном пространстве, эффективно предотвращая проскальзывание или ослабление, которые могут возникнуть в условиях высокой нагрузки при использовании традиционных методов одинарного соединения.В зависимости от условий работы заказчика и требований к прочности, компания может гибко выбирать два технологических маршрута - цельнолитую ковку или высокоточное фрезерование - для удовлетворения различных потребностей применения, от стандартного подбора до экстремально высоких нагрузок.

Особенности продукта

Уникальное сочетание С-образного шлица + торцевого шпоночного паза, устойчивости к кручению и надежной：

Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами профиля имеет двойную конструкцию позиционирования, состоящую из С-образного внутреннего шлица и торцевого шпоночного паза. С-образный шлиц отвечает за передачу основного крутящего момента, а торцевой шпоночный паз используется в качестве вспомогательной конструкции, предотвращающей кручение и предотвращающей вращение. Они работают вместе, что значительно улучшает соединение надежность.Эта конструкция особенно подходит для тяжелых условий работы с частыми пусками-остановками и переключением передач вперед и назад, что эффективно устраняет проскальзывание трансмиссии или неплотное прилегание, вызванное ударными нагрузками, и обеспечивает особенно высокую производительность фланцев аэродинамического профиля для тяжелых условий эксплуатации, таких как карьерные самосвалы и крупнотоннажные погрузчики.

Все это выковано и отформовано с отличной несущей способностью：

В условиях применения с высокой нагрузкой для фланцев специальной формы строительной техники предпочтителен общий процесс ковки и формования. Процесс обработки металла непрерывен, дефекты литья отсутствуют, а плотность материала высокая.После закалки поковок прочность на растяжение и предел текучести значительно повышаются, и они могут спокойно выдерживать экстремальные условия работы, такие как сильные удары и мгновенные перегрузки.Ключевые детали, такие как шейка фланца и основание шлицевых зубьев, были локально усилены для дальнейшего увеличения срока службы.

Высокоточная механическая обработка, гарантированная взаимозаменяемость：

Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазамивыполнен на высокоточном обрабатывающем центре с ЧПУ, а ширина, глубина и симметрия шпоночного паза строго контролируются в пределах допустимых отклонений, чтобы обеспечить точное взаимодействие с выходом опорного приводного вала или коробки передач.Внутренний шлиц С-образного типа имеет прецизионную протяжку или зубчатую нарезку, четкие контуры в форме зубьев и равномерную индексацию. Плавное выравнивание может быть достигнуто без изменений после сборки, что значительно повышает эффективность сборки для производителей оборудования и удобство обслуживания и замены.

Доступно множество технологических процессов, подходящих для различных уровней прочности：

В дополнение к общей ковке и формовке, Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами также может быть отфрезерован из высококачественной легированной стали в соответствии с потребностями заказчика.В условиях применения со средними нагрузками или ограниченным пространством фрезерование может обеспечить более гибкую регулировку размеров и оптимизацию конструкции при условии обеспечения достаточной прочности.Сосуществование двух технологических процессов позволяет продуктам точно соответствовать потребностям различных производителей в технической поддержке.

Различные виды обработки поверхности, дополнительные антикоррозийные свойства：

Для различных условий эксплуатации сверхпрочные фланцы специальной формы обеспечивают различные варианты обработки поверхности, такие как чернение, оцинковка и фосфатирование.Чернеющая обработка подходит для использования в обычных помещениях или в сухих условиях и является экономичной; оцинкованный слой обеспечивает хорошую коррозионную стойкость и адаптируется к условиям работы во влажной среде на открытом воздухе; фосфатирующая обработка используется в качестве нижнего слоя покрытия, что может дополнительно повысить адгезию и общую антикоррозийную способность.Клиенты могут выбрать наиболее подходящий план защиты поверхности в зависимости от условий эксплуатации оборудования.

Основные технологии и контроль качества

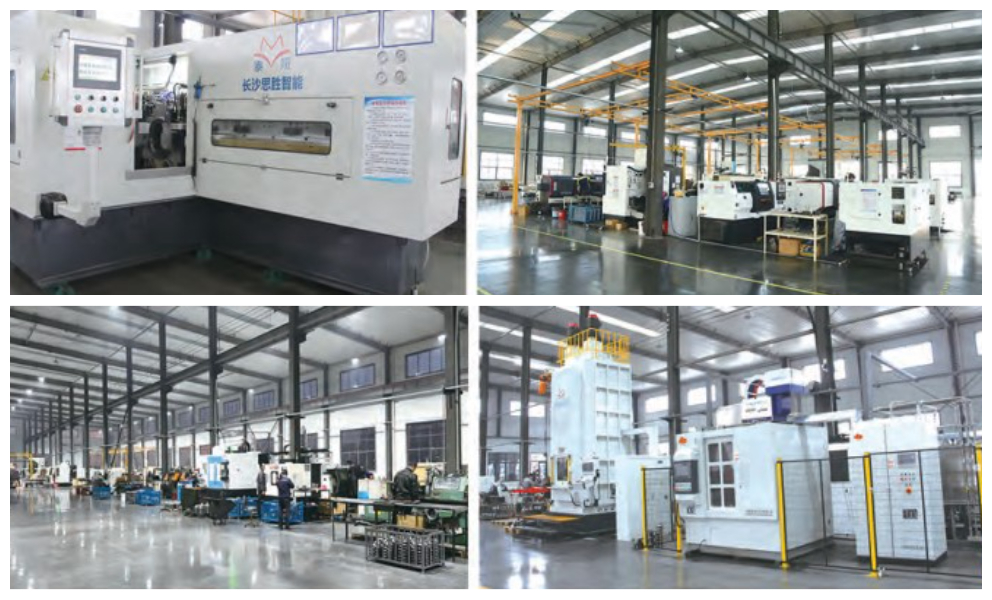

Основные процессы обработки Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами выполняются на специальном оборудовании.Внутренний шлиц С-образного типа формируется путем однократного протягивания на высокоточном подтягивающем станке для обеспечения точности формы зуба и качества поверхности; торцевой шпоночный паз заполняется высокоточным обрабатывающим центром, и шпоночный паз имеет хорошую симметрию.Каждый элемент  фланцев специальной формы строительной техники перед отправкой с завода проверяется методом магнитопорошковой дефектоскопии для изучения микротрещин на поверхности и вблизи поверхности, и в то же время проводится проверка на 100% полноразмерности, включая такие ключевые показатели, как расстояние между шлицами, ширина и симметрия шпоночного паза, торцевая часть фланца. торцевое биение и т.д., чтобы гарантировать соответствие каждого изделия требованиям чертежей.

Сценарии применения и рекомендации по выбору

Фасонные фланцы с внутренними шлицами и торцевыми шпоночными пазами широко используются для соединения входных клемм трансмиссионной системы различной строительной техники, горнодобывающих машин и тяжелой сельскохозяйственной техники.На оборудовании с частыми пусками и остановками в тяжелых условиях, таком как подземные скреперы и крупнотоннажные погрузчики, комбинированная конструкция С-образного шлица и шпоночного паза на торце позволяет эффективно справляться с ударным моментом, возникающим при положительном и отрицательном вращении; на карьерных самосвалах общий процесс ковки и формования обеспечивает износостойкость фланца при длительной эксплуатации с высокой нагрузкой; в сельскохозяйственной технике, такой как крупные тракторы или зерноуборочные комбайны, различные схемы обработки поверхности могут быть адаптированы к влажным и пыльным условиям эксплуатации в полевых условиях.При выборе модели заказчику необходимо предоставить такую информацию, как уровень крутящего момента, параметры шлица, размер монтажного интерфейса и условия эксплуатации вспомогательного оборудования, и мы можем порекомендовать наиболее подходящий технологический маршрут и план обработки поверхности в соответствии с этим.

Профессиональные технические услуги

В компании работает профессиональная команда внешнеторговой и технической поддержки, которая может предоставить клиентам рекомендации по выбору и технической стыковке фланцев профиля.В случае нестандартных спецификаций или особых требований к материалам мы можем скоординировать усилия технических экспертов для проведения индивидуальной разработки в соответствии с потребностями производителей оборудования в поддержке новых моделей или модернизации старого оборудования.При отправке вместе с коробкой могут быть предоставлены документы, подтверждающие качество, такие как отчеты о материалах, графики термообработки и отчеты о проверке, в соответствии с требованиями заказчика, чтобы облегчить принятие качества заказчиком.Независимо от того, идет ли речь о массовой закупке сверхпрочные фланцы специальной формы или срочно требуется один  фланцев специальной формы строительной техники  в качестве запасной части, мы можем обеспечить быстрое реагирование и профессиональные услуги.
