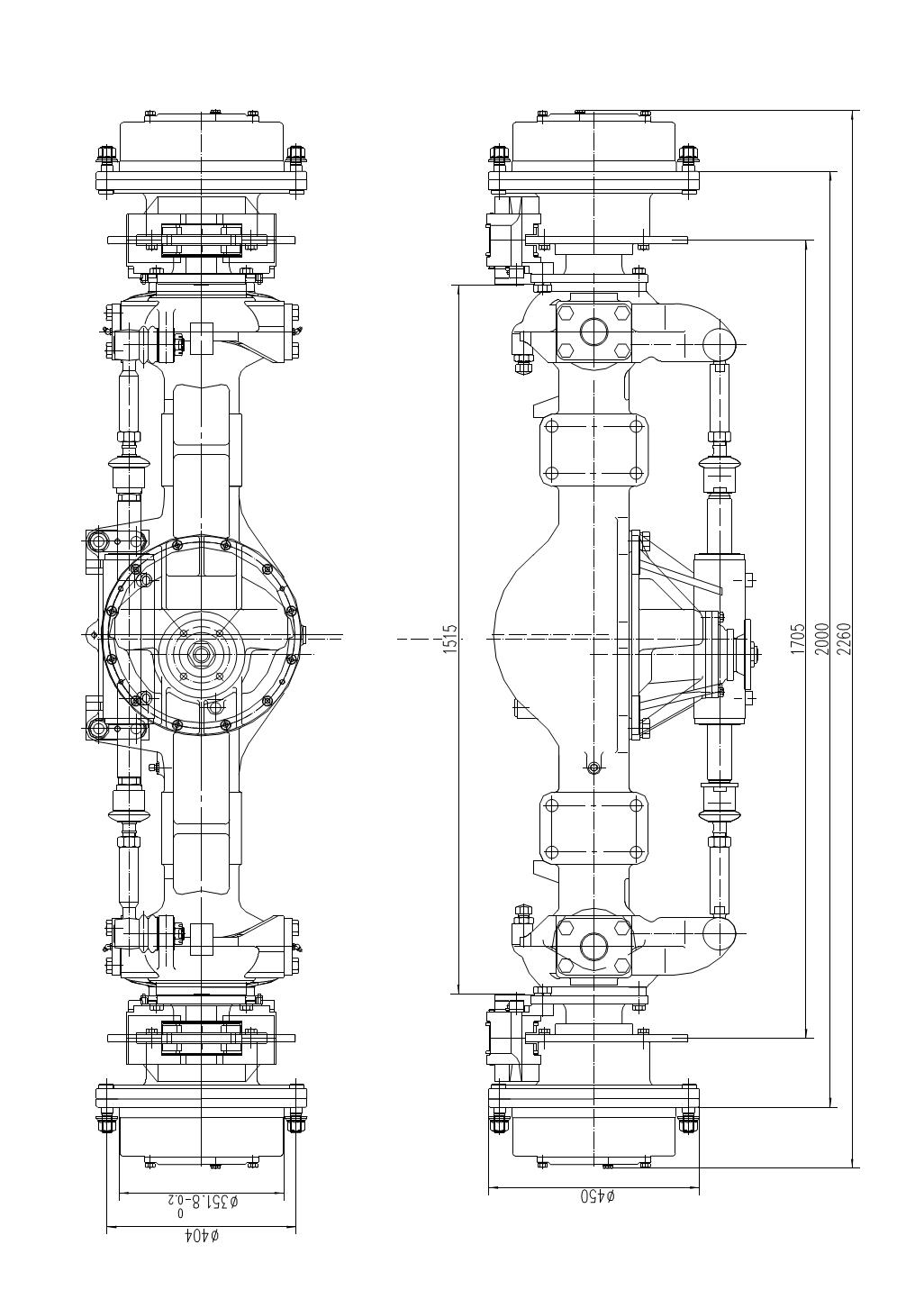

Приводный мост колёсного экскаватора массой 13 тонн
1. Главный редуктор использует конические шестерни Глиссона с высокой эффективностью передачи и низким уровнем шума.
2. Колесный редуктор выполнен по планетарной схеме типа NGW, компактной и рациональной конструкции.
3. Тормозная система дискового типа с суппортом обеспечивает высокий тормозной момент, плавность и надежность.
4. Гидроусилитель руля обеспечивает легкость управления.
5. Цельнолитой стальной картер моста обладает высокой грузоподъемностью и жесткостью.
6. Предназначены для 13-тонных колесных экскаваторов и 10–12-тонных экскаваторов-погрузчиков.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:
Приводный мост колёсного экскаватора массой 13 тонн представляет собой премиальный трансмиссионный модуль, специально разработанный для 13-тонных колесных экскаваторов и 10-12-тонных экскаваторов-погрузчиков с обратной лопатой. Интегрируя функции рулевого управления и привода, его ключевая задача заключается в передаче мощности двигателя к колесам посредством снижения скорости и изменения направления вращения, обеспечивая при этом управление поворотом техники. Обладая четырьмя основными преимуществами - высокий КПД передачи, компактная конструкция, безотказное торможение и легкость управления - изделие становится оптимальным решением для среднегабаритной строительной техники, особенно подходящим для колесных экскаваторов и экскаваторов-погрузчиков, работающих в условиях интенсивного маневрирования и тяжелых нагрузок.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:
Общее общее передаточное отношение | 16.89 |
Максимальный входной крутящий момент | 2800N.m |
Номинальная нагрузка моста | 14000Kg |
Угол поворота колес | ±25° |
Давление масла тормозной системы | 12.5Mpa |
Тормозной момент одного суппорта | 11500N.m |
Требования к маслу для ведущего моста (классификация API) | GL-5: трансмиссионное масло 85W/90 (использовать при температуре выше -12°C) GL-5: трансмиссионное масло 80W/90 (использовать при температуре выше -26°C) |
Требования к жидкости для тормозных суппортов | Гидравлическое масло с противоизносными и низкозамерзающими свойствами L-HV46 |
